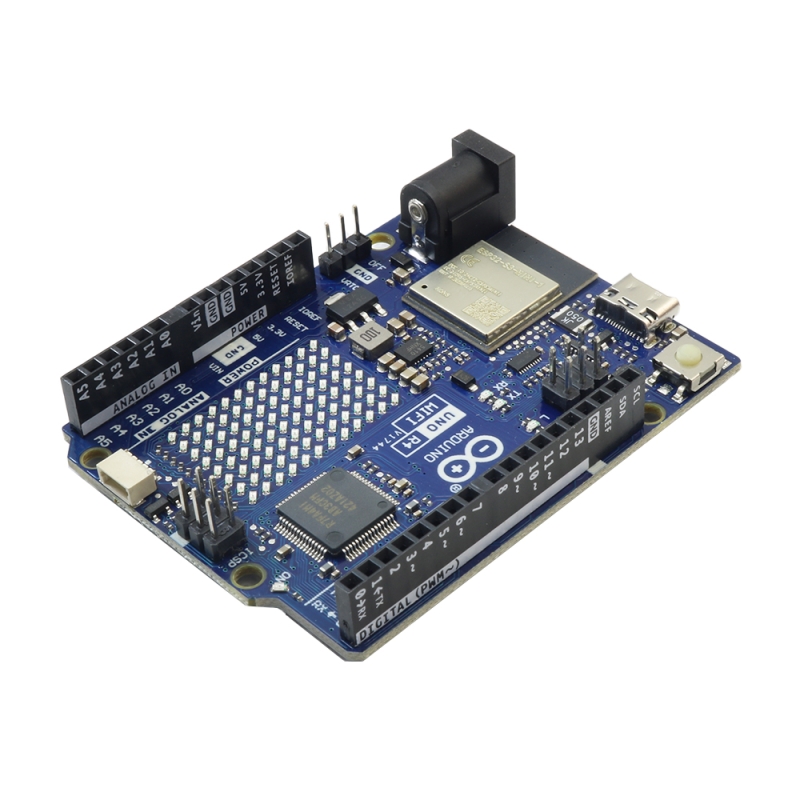

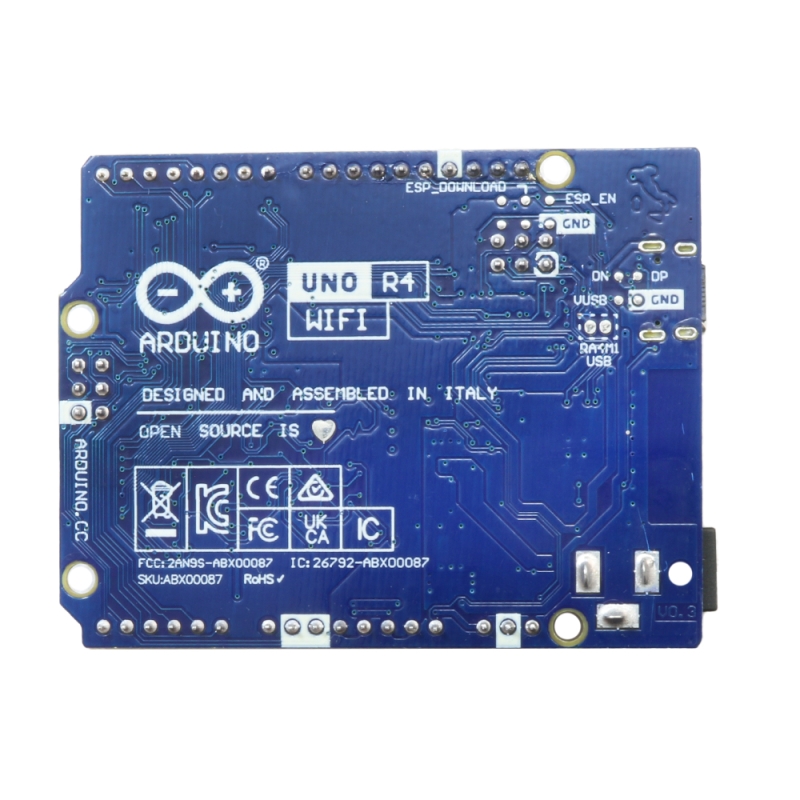

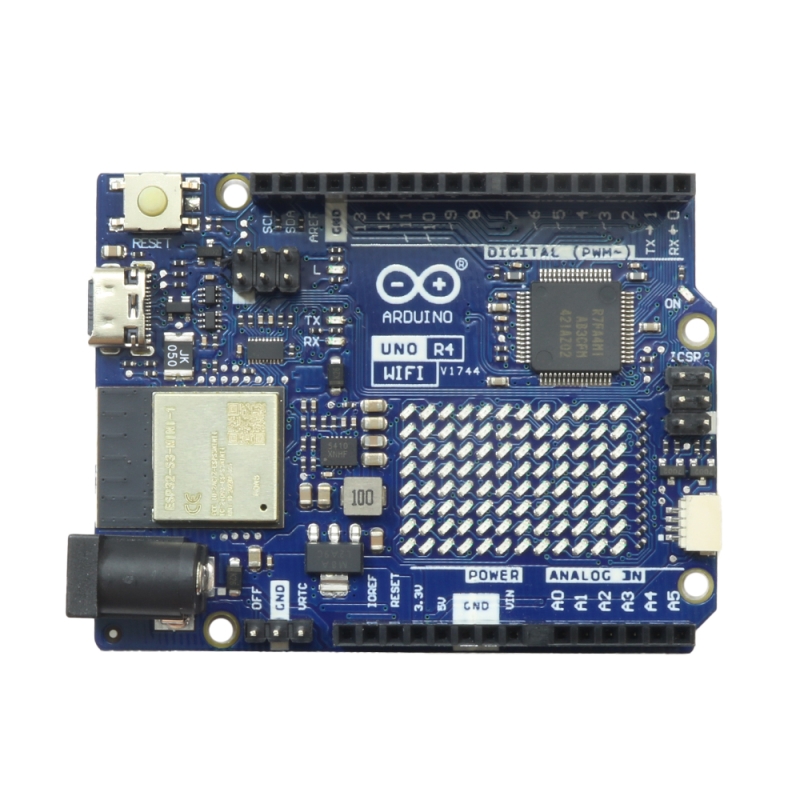

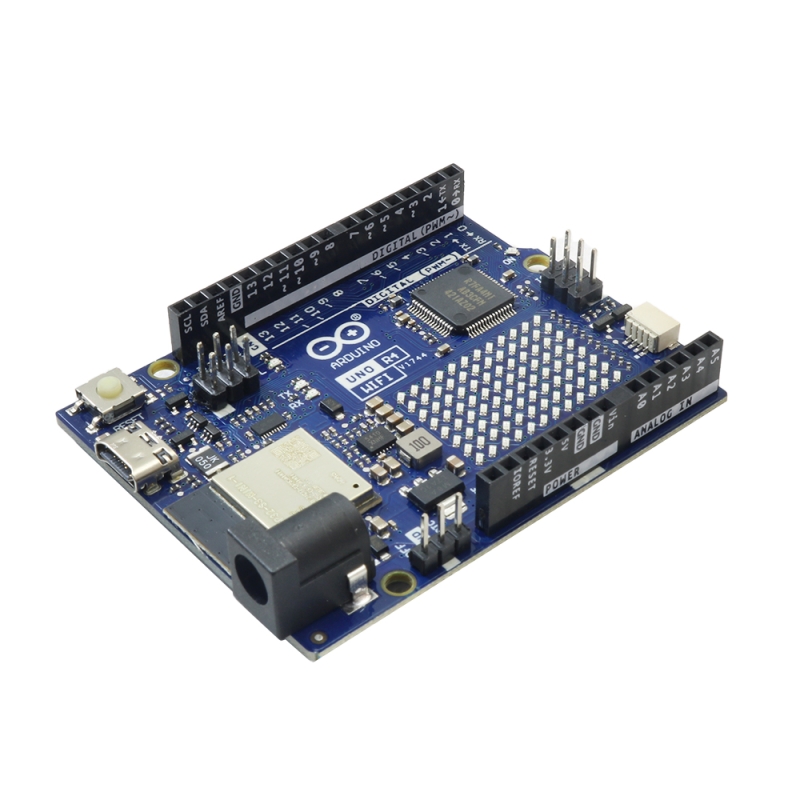

برد آردوینو Arduino Uno R4 WiFi

برد Arduino Uno R4 WiFi بردی از خانواده آردوینو می باشد که با همان فرم کلاسیک بردهای آردوینو Uno طراحی شده و بر اساس تراشه RA4M1 (Arm Cortex-M4) ساخته شده است.

این اولین برد از خانواده آردوینو Uno است که از معماری 32 بیتی استفاده می کند، که قبلاً بر اساس معماری AVR و 8 بیتی بود.
این سری نسبت به بردهای Uno قبلی، قدرت پردازش، حافظه و تجهیزات جانبی بیشتری دارد.همچنین Arduino Uno R4 WiFi دارای کانکتور USB Type-C است. این برد با ولتاژ عملی 5 ولت کار می کند و با شیلدهای آردوینو سازگاری دارد. همچنین می تواند با ولتاژی بین 6 تا 16 ولت از طریق پین جک آداپتور تغذیه شود.

برد آردوینو Arduino Uno R4 WiFi با ارتقا و توسعه ای که داده شده است، دارای یک میکروکنترلر قدرتمند 32 بیتی از Renesas بوده و برای افزایش توان پردازشی، افزایش حافظه و گسترش پریفرال های روی برد به سطح جدیدی ارتقاء یافته است. در این برد سازگاری با شیلدها و لوازم جانبی موجود حفظ شده و نیازی به تغییر در شکل استاندارد یا ولتاژ عملکرد 5 ولت ندارید.

UNO R4 از همان ساختار قبلی، ترتیب پین‌ها و ولتاژ عملکرد 5 ولت همان مدل قبلی‌اش، UNO R3، پیروی می‌کند. این امر استفاده برای شیلدها و پروژه‌های موجود را تضمین می‌کند و از زیرساخت گسترده و منحصر به فردی که برای Arduino UNO ایجاد شده، بهره می‌برد.

مشخصات

مدل : Arduino Uno R4 WiFi
تراشه : RA4M1 (Arm Cortex-M4)
دارای کانکتور USB Type-C

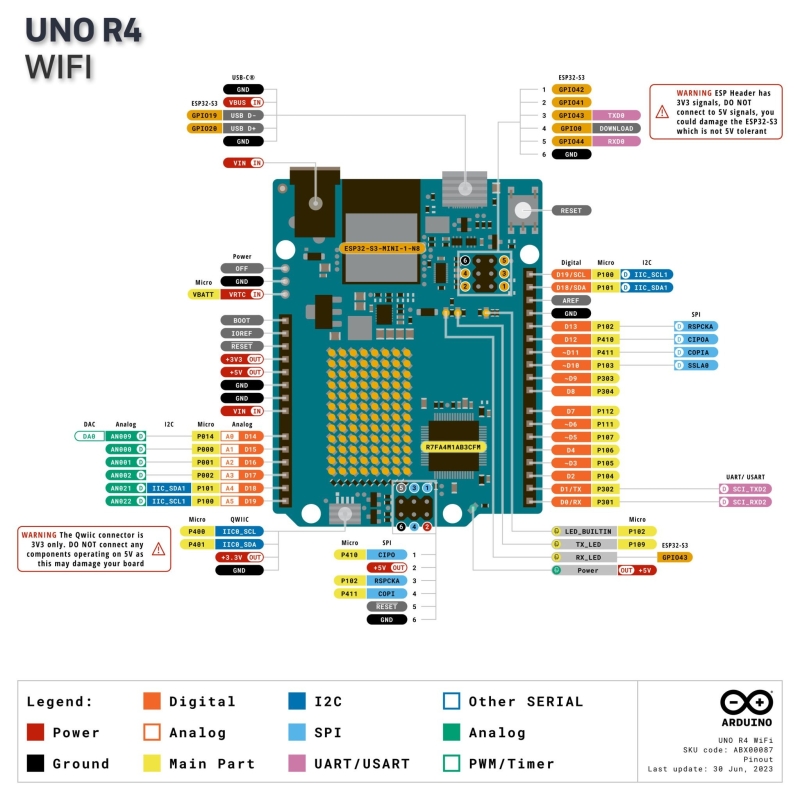

تعداد ورودی خروجی دیجیتال : 14 پین
تعداد پین آنالوگ : 6 پین
تعداد DAC : یک
تعداد PWM پین : 6 پین
پشتیبانی از پروتکل های UART , I2C , SPI , CAN
ولتاژ کاری: 5 ولت
ولتاژ ورودی از جک آداپتور (توصیه شده): 6 الی 16 ولت
جریان DC در هر پایه ورودی/خروجی: 8 میلی آمپر
دارای ESP32-S3 با سرعت کلاک up to 240 MHz
سرعت کلاک تراشه اصلی : 48 مگاهرتز
حافظه فلش تراشه اصلی : 256 کیلوبایت (RA4M1)
حافظه رم تراشه اصلی : 32 کیلوبایت (RA4M1)
حافظه رام ESP32-S3 برابر 384 کیلوبایت و دارای 512 کیلوبایت حافظه SRAM
دارای دات ماتریس 12×8
دارای کانال 12 بیتی DAC
رزولوشن پایه‌های آنالوگ تا 14 بیت
دارای یک کانکتور Qwiic I2C چهار پین از نوع JST SH
ابعاد : 68.85*53.34 میلی متر
