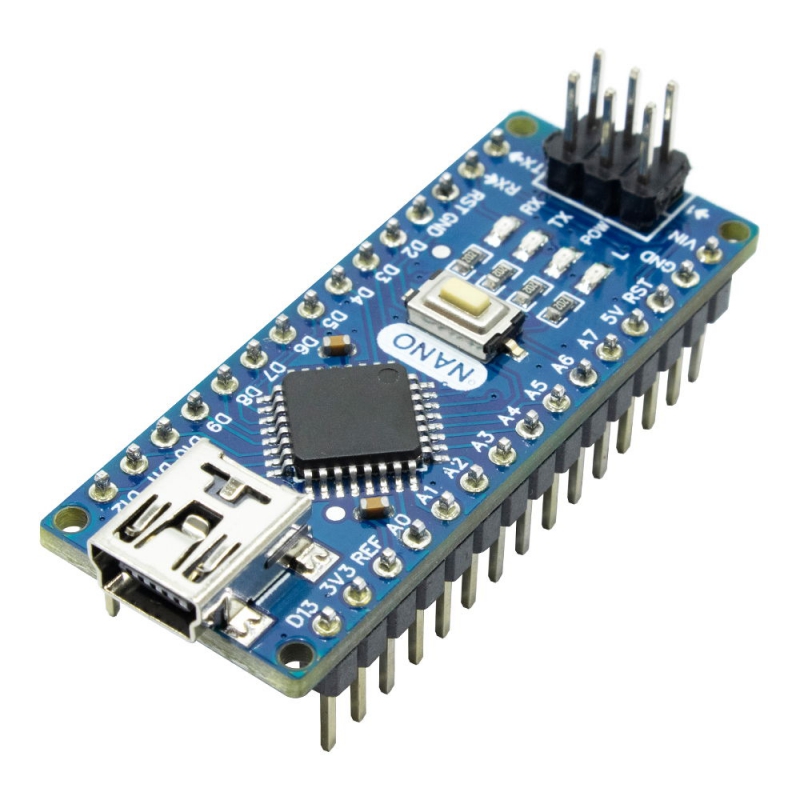

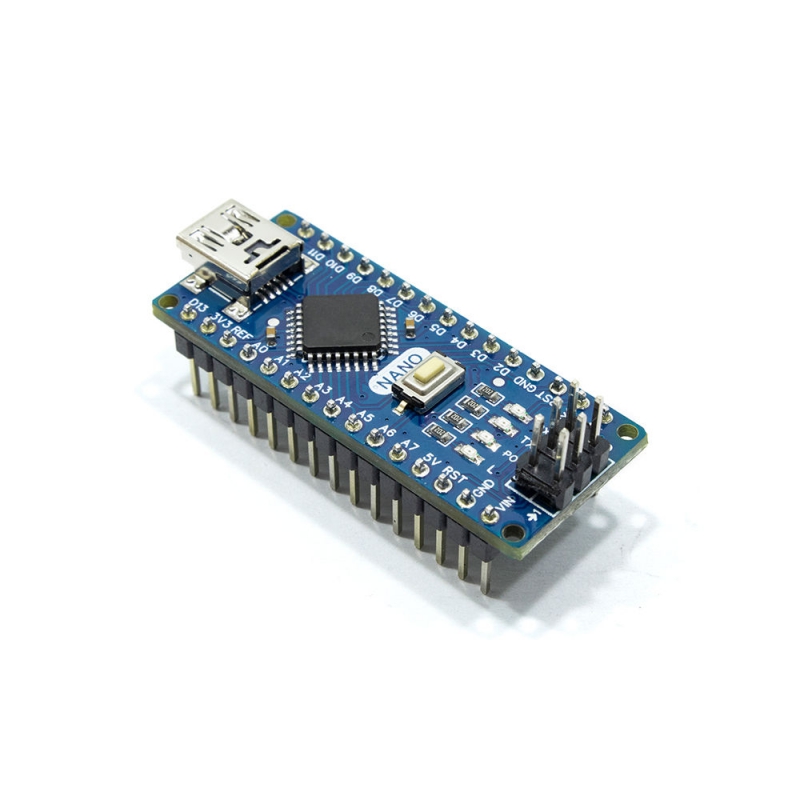

برد آردوینو نانو Arduino Nano CH340

معرفی

آردوینو نانو یک برد قابل برنامه ریزی اوپن سورس کوچک و کامل است که بر اساس میکرو کنترلرATmega328 سری AVR ساخته شده است. در طراحی این سری از آردوینو نانو از آی سی CH340 به جای FT232 استفاده شده که جهت ارتباط با برد باید درایور CH340 بر روی سیستم نصب شود. این نوع از برد های آردوینو فاقد جک آداپتور می باشد و با یک کابل USB-Mini کار می کند. همچنین طراحی آردوینو نانو به صورتی است که دارای پین هدر بوده که امکان اتصال آسان به بردبورد را فراهم می‌کند.

مشخصات

میکروکنترلر: ATmega328

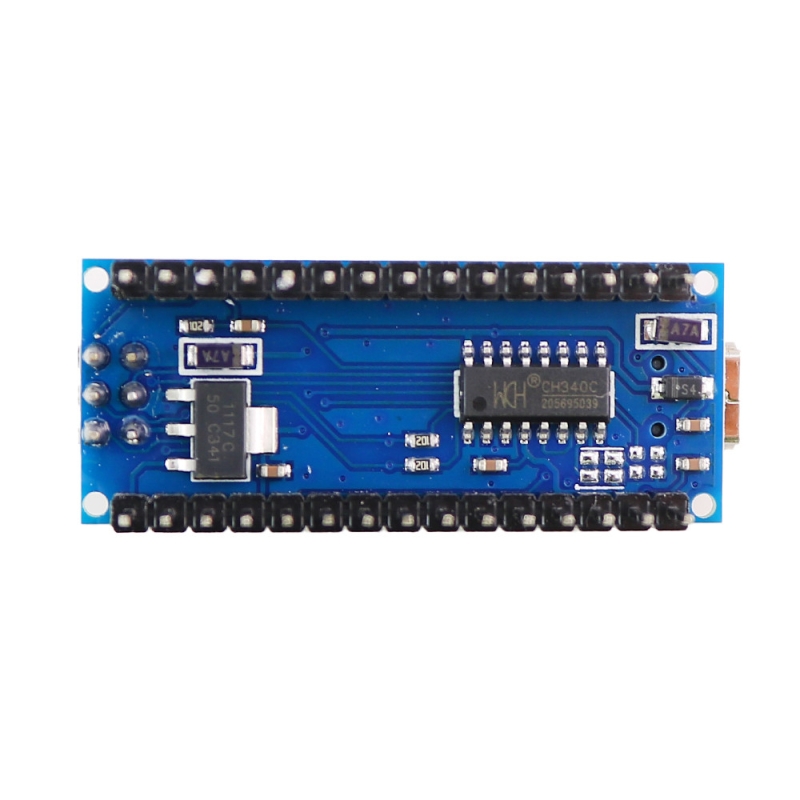

استفاده از آی سی CH340 به جای FT232
ولتاژ کاری (سطح منطقی): 5 ولت DC
ولتاژ ورودی (توصیه شده): 5 ولت DC

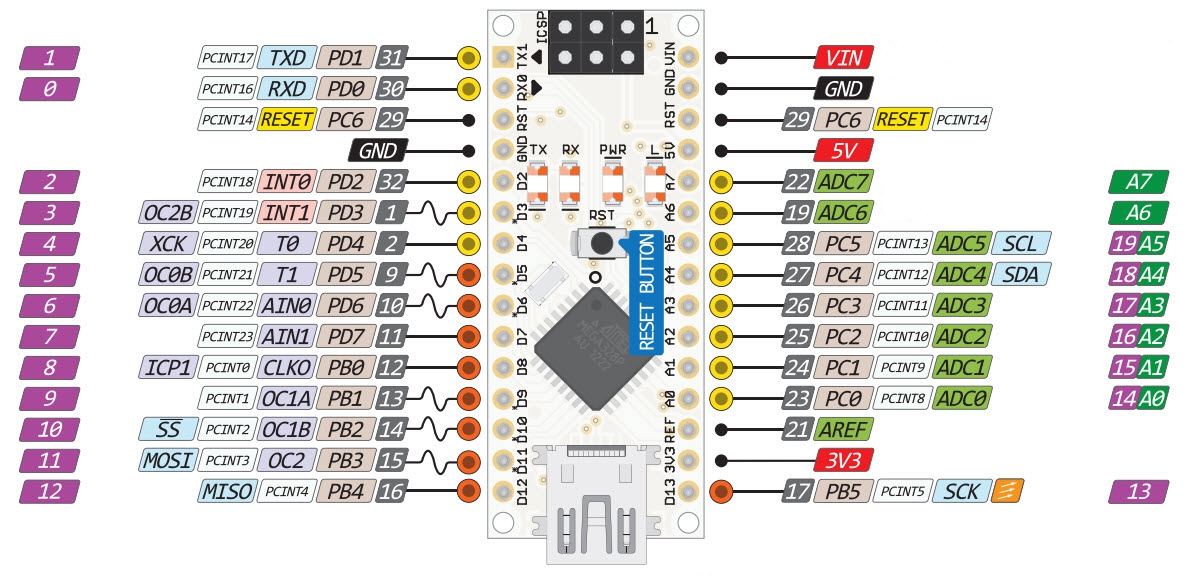

ورودی/خروجی دیجیتال: 14 پین
پین PWM ورودی /خروجی : 6 پین
ورودی آنالوگ: 8 پین
جریان DC در هر پین ورودی/خروجی: 40 میلی آمپر
حافظه فلش: 16 کیلوبایت (ATmega168) یا 32 کیلوبایت (ATmega328) که 2 کیلوبایت آن توسط بوت لودر استفاده می شود
SRAM: در (ATmega168) مقدار 1 کیلوبایت و در (ATmega328) 2 کیلوبایت
EEPROM: در(ATmega168) مقدار 512 بایت و در(ATmega328) 1 کیلوبایت
سرعت ساعت: 16 مگاهرتز
ابعاد: :45×18 میلی متر
وزن: 5 گرم
