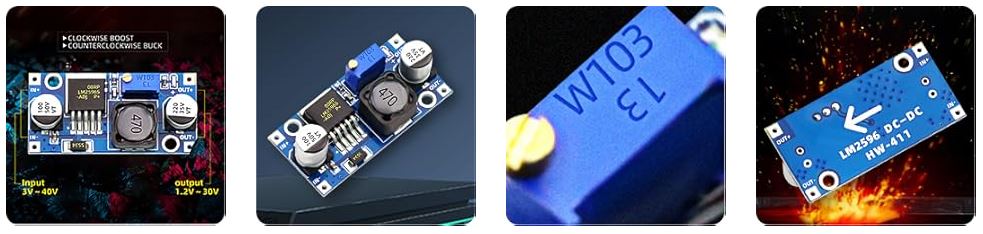

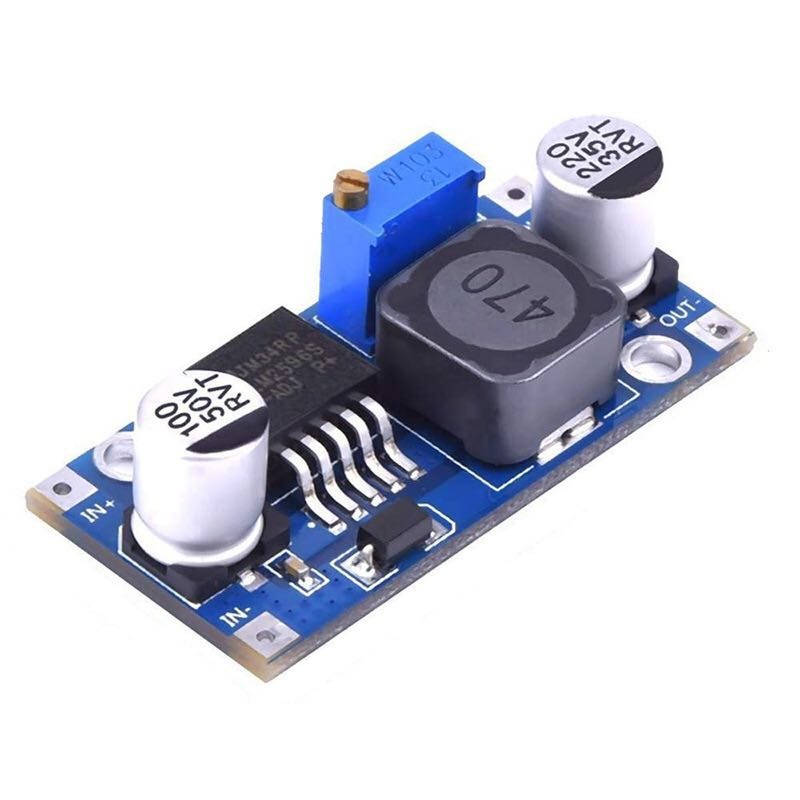

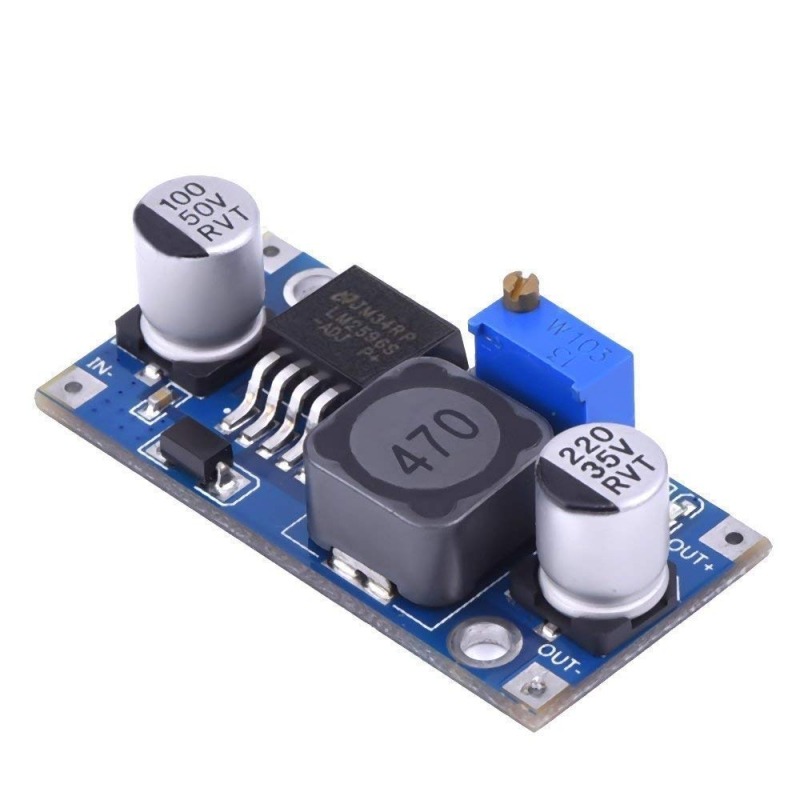

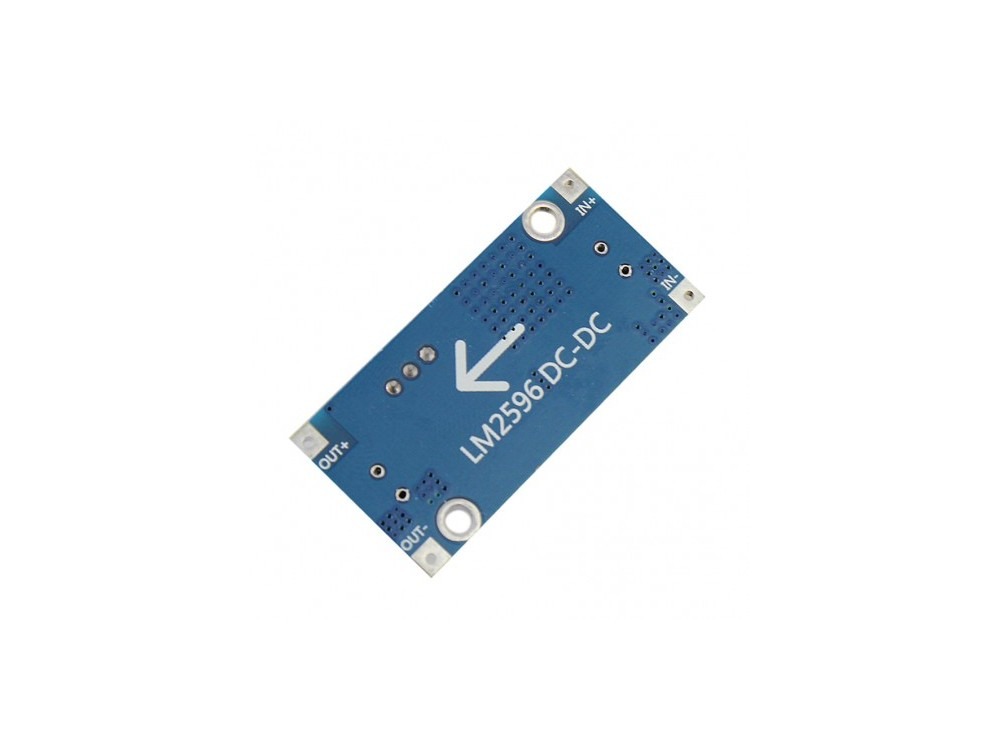

ماژول مبدل DC-DC کاهنده LM2596ماژول DC-DC کاهنده LM2596، با قابلیت تنظیم ولتاژ خروجی از 1.23 تا 37 ولت، بهره‌وری بالا، و جریان خروجی تا 3 آمپر

ماژول مبدل DC-DC کاهنده LM2596 یک ماژول قدرتمند و کارآمد برای تبدیل ولتاژهای ورودی DC بالا به ولتاژهای پایین‌تر است. این ماژول به دلیل کارایی بالا و سادگی در استفاده، به یکی از محبوب‌ترین انتخاب‌ها برای پروژه‌های الکترونیکی و کاربردهای صنعتی تبدیل شده است. LM2596 قابلیت تبدیل ولتاژ ورودی بین 4.5 ولت تا 40 ولت DC را به ولتاژ خروجی قابل تنظیم از 1.25 ولت تا 37 ولت با حداکثر جریان 3 آمپر دارد.

مشخصات فنی ماژول مبدل DC-DC کاهنده LM2596

• مدل ماژول: LM2596S
• نوع مبدل: کاهنده (Step-Down)
• ولتاژ ورودی: 4.5 ولت تا 40 ولت DC
• ولتاژ خروجی: 1.25 ولت تا 37 ولت DC (قابل تنظیم)
• جریان خروجی: حداکثر 3 آمپر
• بهره‌وری تبدیل: تا 92٪ (وابسته به ولتاژ ورودی، خروجی و جریان بار)
• فرکانس کاری: 150 کیلوهرتز
• حداکثر ریپل خروجی: کمتر از 30 میلی‌ولت (در شرایط عادی)
• محافظت در برابر دمای بیش از حد: بله (داخلی)
• محافظت در برابر اضافه جریان: بله

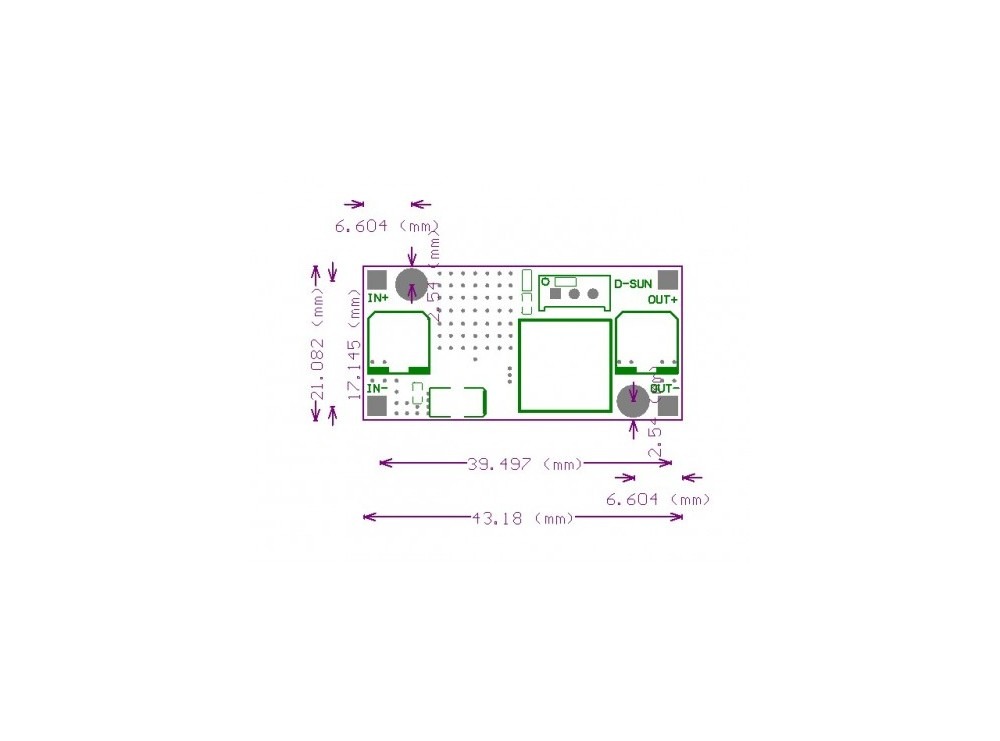

• ابعاد: 43 میلی‌متر × 21 میلی‌متر × 14 میلی‌متر
• وزن: حدود 10 گرم
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• پتانسیومتر تنظیم ولتاژ: بله (با قابلیت تنظیم دقیق ولتاژ خروجی)

ویژگی‌های ماژول مبدل DC-DC کاهنده LM2596 :

• بهره‌وری بالا: ماژول LM2596 دارای کارایی بالایی تا 92٪ است که باعث کاهش هدررفت انرژی و گرمای تولیدی می‌شود.
• ولتاژ خروجی قابل تنظیم: با استفاده از یک پتانسیومتر (پیچ تنظیم)، ولتاژ خروجی را می‌توان به راحتی تنظیم کرد.
• خروجی پایدار: این ماژول ولتاژ خروجی پایداری را ارائه می‌دهد، حتی زمانی که ولتاژ ورودی تغییر می‌کند.
• حفاظت در برابر اضافه‌جریان: این ماژول مجهز به حفاظت در برابر اضافه‌جریان و دمای بیش از حد است، که باعث افزایش طول عمر و اطمینان از عملکرد ایمن می‌شود.
• اندازه کوچک و مناسب: این ماژول به دلیل ابعاد کوچک خود، به راحتی در پروژه‌های مختلف جا می‌گیرد و فضای کمی اشغال می‌کند.

کاربردهای ماژول مبدل DC-DC کاهنده LM2596 :

• تغذیه مدارات الکترونیکی: برای کاهش ولتاژ باتری یا منابع تغذیه DC به سطوح مناسب برای مدارات حساس.
• شارژرهای قابل حمل: برای تبدیل ولتاژ باتری به ولتاژ مورد نیاز دستگاه‌های قابل شارژ مانند موبایل و تبلت.
• پروژه‌های DIY و رباتیک: استفاده در پروژه‌های دست‌ساز الکترونیکی و رباتیک که به ولتاژهای مختلف نیاز دارند.
• تجهیزات صنعتی: برای کاهش ولتاژ در سیستم‌های صنعتی که نیاز به منابع تغذیه مطمئن دارند.

نحوه استفاده از ماژول مبدل DC-DC کاهنده LM2596 :

• اتصال ولتاژ ورودی: ولتاژ DC ورودی (مثلاً از باتری یا آداپتور) را به پین‌های ورودی ماژول متصل کنید. مطمئن شوید که ولتاژ ورودی در محدوده 4.5 ولت تا 40 ولت باشد.
• تنظیم ولتاژ خروجی: با استفاده از پتانسیومتر روی ماژول، ولتاژ خروجی را به مقدار دلخواه خود تنظیم کنید. برای اندازه‌گیری دقیق، از یک مولتی‌متر استفاده کنید.
• اتصال بار: بار یا مدار مورد نظر خود را به پین‌های خروجی ماژول متصل کنید. مطمئن شوید که ولتاژ تنظیم شده با نیازهای بار مطابقت دارد.
• تست و راه‌اندازی: پس از اتصال، ولتاژ خروجی را دوباره بررسی کرده و اطمینان حاصل کنید که همه چیز به درستی کار می‌کند.

نکات ایمنی در استفاده از ماژول کاهنده LM2596 :

• محدودیت ولتاژ: از وارد کردن ولتاژ ورودی بیش از 40 ولت خودداری کنید، زیرا ممکن است به ماژول آسیب برساند.
• خنک‌سازی: در شرایط بار بالا (نزدیک به 3 آمپر خروجی)، از یک هیت‌سینک (خنک‌کننده) برای جلوگیری از گرم شدن بیش از حد ماژول استفاده کنید.
• اتصال معکوس: مراقب باشید که اتصالات ورودی و خروجی را به درستی متصل کنید، زیرا اتصال معکوس می‌تواند باعث خرابی ماژول شود.
• نصب در محیط خشک: ماژول را در محیط خشک و خنک نصب کنید تا از آسیب‌های احتمالی جلوگیری شود.

جمع‌بندی :
ماژول مبدل DC-DC کاهنده LM2596 یک راه‌حل ساده و مؤثر برای تنظیم و کاهش ولتاژ در پروژه‌های الکترونیکی مختلف است. با استفاده از این ماژول، می‌توانید ولتاژ خروجی پایدار و قابل اعتمادی را برای تغذیه مدارهای خود تأمین کنید. این ماژول به دلیل ویژگی‌های منحصر به فردش، از جمله قابلیت تنظیم ولتاژ، کارایی بالا، و حفاظت‌های ایمنی، به یکی از بهترین گزینه‌ها برای علاقه‌مندان به الکترونیک و مهندسان تبدیل شده است.
